选择集中排屑系统时需要考虑哪些关键因素？

在现代制造业中，集中排屑系统是提升车间自动化、高效化和清洁化水平的关键设备。它通过一套统一的网络，将多台机床产生的切屑和冷却液集中收集、输送、分离和处理，能显著提升车间整体运营效率。然而，选择一套合适的系统是一个复杂的系统工程，需要综合考量多方面因素。本文将系统性地梳理选型过程中必须关注的关键要素。

一、基础分析：切屑特性与加工工况

切屑类型与特性分析是选型的基石。需要为每一台接入系统的机床明确以下信息：

•材质特性：是钢、铸铁、铝、铜、不锈钢，还是难加工的耐热合金？不同材质的切屑密度、硬度、缠绕性不同。例如，铝屑轻而粘稠，钢屑重且可能呈长卷状，铸铁屑则多为短碎状。

•形态特征：是短碎的铸铁屑？还是长卷状的钢屑？或是粘稠的铝屑？长卷状切屑易缠绕，需要预先破碎处理。

•冷却液类型：是油基还是水基冷却液？不同冷却液对系统的密封性和耐腐蚀性有不同要求。

•产量估算：根据机床数量、加工时长、材料去除率，科学估算出最大和平均排屑量（单位：立方米/小时或公斤/小时）。这是确定系统核心部件尺寸和驱动功率的根本依据。

二、车间布局与空间规划

机床布局与车间现状评估直接影响系统设计：

•机床位置与产能：详细测绘所有接入系统的机床位置，并考虑未来可能的新增或移动。是高密度集中布局，还是分散式长线布局？这决定了系统采用树状、网状还是线型布局。

•车间空间结构：考察车间的地面承重、地下空间（地沟或地坑的深度与走向）、立柱位置、屋顶高度、行车通道等。系统布局必须巧妙利用现有空间，避免与生产物流和人流冲突。

•路径规划原则：尽量采用最短路径，减少排屑管道弯折，倾斜角度应不小于30度以防堵塞。排屑沟在保证不与厂房柱子相干涉的前提下尽量靠近柱子设置，一般不设置在靠近通道侧，这样可避免大件压在排屑沟盖板上把盖板压坏，同时可避免浪费车间内有效的使用面积。

三、输送系统选型

输送方式的科学选择是系统设计的核心。主要有以下几种方式，需根据具体情况抉择：

•螺旋式排屑机：适合水平或小角度输送碎屑，结构简单，密封性好。但其输送距离和提升高度有限，不适合处理长卷屑。

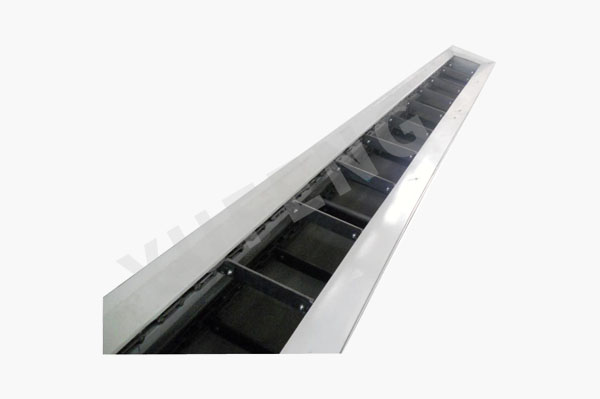

•刮板式排屑机：输送能力强，适用于各种切屑，特别是长卷屑和重型切屑。它能实现长距离、多角度输送，是集中排屑系统中最主流的选择之一。

•链板式排屑机：承重能力最强，适用于重型切屑和大体积团状切屑，常见于锻压、铸造等重载车间。

•磁式排屑机：专用于铁磁性材料的碎屑，输送干净彻底，适用于加工铸铁、钢等磁性材料的机床。

选择依据需综合切屑特性、输送距离、提升高度、布局复杂度及成本进行决策。长距离、多分支的复杂系统通常以刮板式输送机为主干线。

四、冷却液处理系统集成

切屑与冷却液分离是集中排屑系统的核心价值之一：

•分离设备配置：通常在系统入口处设置刮屑板或滚筒排屑机进行初步分离，在系统末端设置涡旋分离器、磁性分离器、纸带过滤机或离心机等进行精过滤。

•冷却液回流设计：规划好分离后洁净冷却液的回流路径，可设计为返回中央供液系统循环使用，这能大幅降低冷却液购置成本和废水处理量。

•过滤精度要求：根据加工精度要求选择合适的过滤等级，确保冷却液清洁度满足生产需求。

五、控制系统与自动化程度

智能化控制提升系统运行效率：

•智能启停功能：系统应具备联动控制功能，可根据机床的加工状态或排屑槽的充满度，自动启停相应的输送机，实现节能运行。

•监控与报警系统：设计过载保护、堵转检测、液位报警等安全功能，并在主控界面实时显示系统状态，便于快速定位和排除故障。

•集中控制系统：协调破碎机、输送机、分选装置、压块机等单元的顺序启停和联动，实现自动化流水作业。

六、成本预算与投资回报

经济性考量是决策的重要依据：

•初期投资成本：单机螺旋排屑机价格较低，而小型集中排屑系统通常需要数万至数十万元，大型定制化系统则可能高达数十万甚至上百万元，具体视配置与规模而定。

•运营维护成本：包括能耗、备件更换、人工维护等费用。模块化设计的设备，关键部件如链板、刮板、螺旋叶片等支持单独更换，可降低综合维护成本。

•投资回报分析：通过废料再利用减少浪费，直接节约原材料成本；有效的过滤作用降低了设备清洗频率与工时，进一步压缩生产成本。自动24小时排屑减少机床停机，提升生产效率。

七、供应商选择与技术支持

可靠的供应商是系统成功实施的关键：

•技术实力评估：考察供应商的技术积淀、材质工艺、定制能力。优先考虑具备全链条制造能力与行业认证的专业厂商。

•售后服务体系：包括安装指导、调试支持、培训服务、备件供应和快速响应机制。正规厂家通常提供现场勘测与方案设计服务。

•行业经验与案例：查看供应商在类似行业的成功案例，了解其解决实际问题的能力。

八、安装调试与验收

规范的安装流程确保系统稳定运行：

•技术交底与图纸会审：组织设备供应商、安装单位、业主方和车间设计方进行深入的技术交底，确保所有参与方完全理解系统布局图、设备基础图等。

•现场条件确认：检查基础与地坑的尺寸、水平度和承重能力；确认安装和维修所需的操作空间是否足够；核对电源与接口。

•设备调试与验收：进行空载试运行、负载试运行，检查各部件运行状态，测试控制系统功能，确保系统达到设计性能指标。

九、维护保养与安全环保

科学的维护体系延长系统寿命：

•定期维护计划：制定定期清理计划，特别是针对易粘结、易沉积的切屑；定期检查运动部件的磨损情况，如链条、刮板、磁辊等，及时更换。

•安全防护措施：对铝、镁等易燃材料，设备接地良好，消除火源；对有毒有害材料切屑，系统全密闭，并配备空气净化装置。

•环保合规性：系统必须具备良好的密封性，防止冷却液泄漏和气味扩散。铝镁合金等易燃易爆材料的切屑，需考虑防爆设计和及时处理。

十、未来扩展性规划

前瞻性设计适应企业发展：

•容量预留：在主管道容量和动力设计上留有10%-20%的余量，为产能提升预留空间。

•接口标准化：为未来新增机床的接口预留可能性，避免整个系统推倒重来。

•模块化设计：采用模块化设计，便于后期扩展和改造，降低升级成本。

选择集中排屑系统是一个需要综合考虑技术、经济、空间和管理等多方面因素的决策过程。从切屑特性分析到车间布局规划，从输送方式选择到控制系统设计，每一个环节都直接影响系统的最终效果和投资回报。建议企业在选型前进行充分的前期调研，与专业供应商深入沟通，结合自身产线特点、切屑特性及未来扩展需求，制定科学合理的方案。只有全面考量这些关键因素，才能选择到最适合自身需求的集中排屑系统，真正实现车间自动化、高效化和清洁化的目标，提升企业核心竞争力。
