集中排屑系统如何应对多种切屑混合处理？

在现代化机械加工车间，尤其是多工种、多材料、多工艺的柔性生产线或大型制造基地中，集中排屑系统扮演着车间清洁与物流自动化的关键角色。然而，加工过程中产生的切屑种类繁杂——从钢、铸铁的卷屑、断屑，到铝、镁合金的碎屑，再到铜、不锈钢的带状屑，以及伴随的磨削泥、冷却液混合物。如何高效、可靠地处理这种“鸡尾酒”式的混合切屑，是对集中排屑系统综合能力的严峻考验。一套设计精良的系统，需通过多环节协同，实现混合切屑的顺畅处理与初步分选。

一、混合切屑处理的主要挑战

1.物理性质差异大：不同材料的密度、硬度、韧性不同，切屑形态（长卷屑、短碎屑、粉屑）各异，对输送设备的磨损、堵塞风险不同。

2.缠绕与堵塞风险：延展性好的材料（如某些不锈钢、铜）易产生长带状切屑，极易在输送链板、刮板或管道中缠绕、堆积，造成堵塞。

3.分离困难：不同材料的切屑混合在一起，若需回收利用，后续分离工序复杂，成本高昂。因此，在排屑阶段进行初步分选或避免过度混合至关重要。

4.冷却液处理复杂：混合切屑携带的冷却液可能交叉污染，不同材料对冷却液的化学性质有不同要求，增加了冷却液集中再生处理的难度。

5.系统适应性要求高：系统需要能同时应对轻质蓬松的铝屑和沉重尖锐的钢屑，对动力、结构强度和可靠性提出更高要求。

二、系统应对策略与关键技术环节

一套能够胜任混合切屑处理的集中排屑系统，绝非简单的输送线，而是一个集输送、破碎、分选、压榨于一体的综合解决方案。

1.前端预处理：破碎与断屑

•设置集中破碎机：在切屑进入主输送线前，或在各机床出口处，对长卷屑、团状切屑进行破碎，将其转化为长度均一的短碎屑。这能从根本上防止缠绕，减轻后续输送与分选压力，并大幅提高切屑堆积密度，减少占用空间。

•鼓励源头断屑：在工艺层面，优化机床的切削参数与刀具，促进切屑在加工过程中自然断裂。

2.核心输送环节：选择适应性强的输送方式

•链板式排屑机：最为常见，承载能力强，适用于各种金属切屑特别是重载切屑的混合输送。针对混合切屑，可采用高强度耐磨链板，并设计防缠绕结构（如加装梳齿、挡屑板）。

•刮板式排屑机：密封性好，适合处理含有较多粉屑、磨削污泥的混合切屑，可有效防止细小切屑泄露。

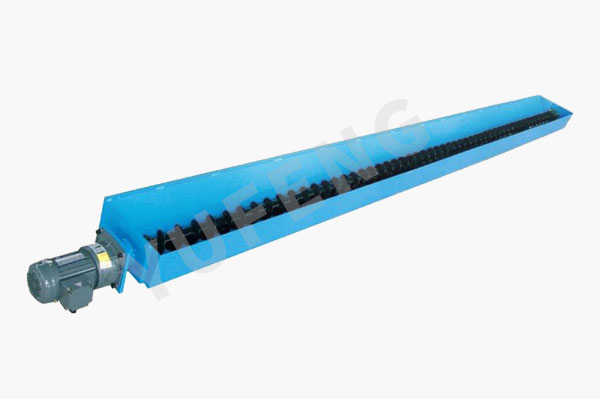

•螺旋式排屑机：适用于颗粒均匀的碎屑及粉屑，对钢屑、铸铁屑效果佳，但对长卷屑适应性差，常作为辅助输送或与破碎机配套使用。

•模锻链式排屑机：强度极高，耐冲击、耐磨，适合处理重型、大颗粒的混合切屑，是重载工况下的可靠选择。

•管道负压/正压输送系统：适用于轻质、干燥的碎屑（如铝屑、镁屑）进行定点、长距离输送，可实现分路收集，减少混合。

3.关键分选环节：多级分离，化混为“单”

•磁性分离：在输送线上关键节点设置永磁或电磁分选装置，这是处理混合切屑中最有效的一步。它能将铁磁性材料（钢、铸铁屑）与非铁磁性材料（铝、铜、不锈钢、橡胶、塑料等）自动分离，分别导入不同的收集箱或后续处理线。这是实现切屑价值最大化和简化回收的第一步。

•过滤与沉降：在冷却液集中处理单元，采用涡旋分离、磁辊分离、纸带过滤、离心机等组合工艺，将切屑、磨泥从冷却液中彻底分离，保证冷却液清洁，同时回收混杂其中的细小非磁屑。

•振动筛分：利用切屑颗粒大小的差异，通过振动筛将大块切屑与细小粉屑、磨泥分离，便于分类处理。

4.末端处理：减容与存储

•切屑压块机/离心甩干机：对分离后的各类切屑（尤其是铝屑、钢屑）进行压榨或甩干，进一步脱除附着液，形成高密度饼块或干燥屑料。这极大减少了切屑体积和重量，便于运输，并提高回收价值，同时避免液滴污染环境。

5.智能控制与系统布局

•分布式收集与主干输送结合：并非所有机床切屑都立即混合。可将加工类似材料的机床切屑先通过支线局部收集，再通过主干线输送。或通过阀门切换，将不同性质的切屑导入不同的输送线。

•监控与保护：在易堵塞点设置过载传感器、堵塞报警装置；电机配备过载保护；系统具备自动反转防堵功能。

•集中控制系统：协调破碎机、输送机、分选装置、压块机等单元的顺序启停和联动，实现自动化流水作业。

三、系统选型与设计建议

1.充分的前期调研：详细了解车间所有机床加工的材料、产屑形态、预计排屑量、冷却液类型，这是系统设计的基础。

2.“分而治之”优先：在布局允许的情况下，尽量为差异巨大的切屑（如重屑与轻屑、长屑与碎屑）设计独立或部分独立的输送线路，在最终处理前减少混合程度。

3.强化分选能力：将磁性分选作为混合切屑处理线的标准且核心配置，并根据需要增加振动筛分等环节。

4.重视可靠性设计：针对最恶劣的切屑（如长钢屑）来选择输送机的强度和防护等级，留有足够的功率裕度和输送能力。

5.统筹末端处理：排屑系统的设计必须与切屑的最终处理方式（外售、回收、压块）紧密结合，形成从机床到回收商的完整解决方案。

面对多种切屑混合处理的挑战，现代集中排屑系统已从简单的输送设备，演进为一个集破碎、输送、分选、减容于一体的智能化物料处理中心。其成功的关键在于深刻理解加工工艺产生的切屑特性，并以此为指导，通过模块化的科学组合，在输送过程中逐步完成切屑的“由混到分、由湿到干、由散到整”的转化。这不仅保障了车间清洁与生产安全，更通过对废弃物的精细化预处理，变废为宝，实现了经济效益与环境效益的双赢，是智能制造与绿色制造不可或缺的基础环节。
