集中排屑系统铁屑缠绕与沉积的处理措施

在现代机械加工车间，集中排屑系统如同生产线的“消化系统”，负责将加工过程中产生的铁屑、切屑等废料及时输送清理。然而，铁屑缠绕与沉积问题却常常困扰着这一系统的正常运行，轻则影响排屑效率，重则导致系统瘫痪、生产线停工。本文将系统分析铁屑缠绕与沉积问题的成因，并提供一套行之有效的综合处理措施。

问题表现与影响

铁屑缠绕通常表现为长条状切屑在输送链、螺杆或刮板等运动部件上缠绕堆积，形成“絮状团块”；沉积则指细小铁屑颗粒在输送槽底部、转角处或低速区域逐渐积聚，形成“沉积层”。这些问题会导致：

•排屑效率下降，切屑回流至加工区域

•系统负荷增加，电机过载，能耗上升

•零部件异常磨损，维修频率提高

•冷却液污染加剧，处理成本增加

•存在安全隐患，可能引发火灾或机械故障

原因深度剖析

1.铁屑特性与加工参数不匹配

长而韧的卷曲铁屑（如不锈钢、钛合金加工产生的切屑）更容易在运动部件上缠绕。加工参数不当（如进给量过小、切削速度不当）也会产生难以处理的切屑形态。

2.系统设计缺陷

•输送速度与切屑产生量不匹配

•转角半径过小，形成流动“死区”

•底部设计不合理，存在平坦区域

•提升角度过大，超过切屑自然安息角

3.日常维护缺失

•未定期清理系统内部

•过滤器堵塞未及时更换

•运动部件润滑不足，运行不畅

综合处理措施

一、源头控制：优化切屑形态

工艺调整：

•合理选择切削参数，通过增加进给量、调整切削速度，使铁屑断裂成“C”形或“6”形，而非长卷状

•采用断屑性能优异的刀具，如带断屑槽的硬质合金刀具

•对于难断屑材料，可考虑使用高压冷却液辅助断屑

预处理设备：

•在机床出口处安装切屑破碎机，将长切屑破碎为短碎屑

•使用磁性分离器预先去除细小铁粉，减少沉积物来源

二、系统优化：改进输送过程

输送机构改进：

1.螺旋排屑器：

•采用变径、变距设计，在易沉积段增加螺旋高度和转速

•使用带式螺旋而非实心螺旋，减少缠绕可能

•在关键位置加装反向清洁叶片

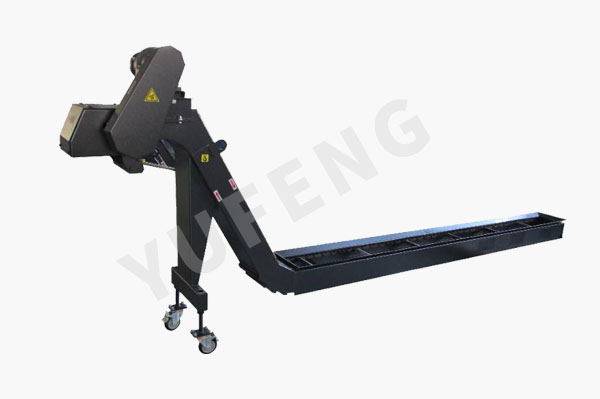

2.链板排屑器：

•增加链板表面凸点或纹理，提高携带能力

•优化链板间隙，防止细屑泄漏到底部

•在回程链板下方加装刮板，清洁底部

流道设计优化：

•消除水平段，保持最小3°倾斜角度

•转角处采用大半径圆弧过渡，避免90°急转弯

•在易沉积部位设置观察窗和清洁口

•考虑在关键部位增加振动器或气动吹扫装置

三、过滤净化：强化分离效果

多级过滤系统：

•一级过滤：使用粗格栅拦截大块切屑

•二级过滤：采用磁性滚筒分离器去除细小铁磁颗粒

•三级过滤：通过纸带、滤芯或离心式过滤器去除微米级颗粒

自动清洁机制：

•安装自清洁式过滤器，减少人工干预

•设置反冲洗系统，定期自动清洁过滤元件

•配备堵塞报警装置，及时提示维护需求

四、维护管理：建立预防体系

日常维护规程：

1.每班检查排屑器运行状态，听声音、观运行

2.每日清理磁性分离器和过滤器

3.每周检查输送链/螺旋磨损情况，调整张紧度

4.每月全面清洁系统内部，清除顽固沉积

专业维护计划：

•每季度检查驱动部件，更换磨损零件

•每半年检测系统输送效率，进行性能评估

•每年全面检修，包括防腐处理、密封更换等

监测与预警：

•安装电流监测装置，电流异常升高时预警

•在关键位置设置料位传感器，检测堵塞风险

•建立排屑系统运行数据库，分析故障模式

创新技术应用

1.超声波防缠绕技术：在易缠绕部位施加高频低幅振动，防止切屑附着

2.超疏水涂层：在输送表面应用特殊涂层，减少铁屑粘附

3.智能控制系统：根据加工负荷自动调整输送速度，实现“按需排屑”

4.机器人自动清理：针对大型系统，部署专用清理机器人定期作业

实施路径建议

处理铁屑缠绕与沉积问题应采取“三步走”策略：

第一阶段：应急处理与评估

对现有问题立即采取措施，同时全面评估系统状况，确定问题主因和改善重点。

第二阶段：针对性改造

根据评估结果，实施最具成本效益的改造措施，如增加破碎机、优化关键部位设计等。

第三阶段：系统升级与预防

建立完整的预防维护体系，考虑引入智能监控和先进技术，实现从“被动应对”到“主动预防”的转变。

集中排屑系统中的铁屑缠绕与沉积问题并非不治之症，而是一个可以通过系统方法有效管理的工程挑战。成功的解决方案需要从加工源头到末端处理的全链条视角，结合工艺优化、设备改进和维护管理三个维度，构建多层次防御体系。通过实施上述综合措施，企业不仅能够解决眼前的排屑问题，更能提升整个生产系统的可靠性和效率，为智能制造打下坚实的基础。

记住，顺畅的排屑系统如同健康的血液循环——它不被注意时运行最佳，而一旦出现问题，整个生产机体都会受到影响。投资于排屑系统的优化与改进，最终将在生产效率、设备寿命和综合成本上得到丰厚的回报。
