集中排屑系统在规划与布局时需要重点考虑的因素

在现代制造业，尤其是机械加工领域（如汽车、航空航天、模具制造），切屑的处理已成为与加工本身同等重要的环节。集中排屑系统通过将分散在各个加工中心的切屑进行统一收集、输送和集中处理，极大地提升了车间的自动化水平、清洁度与生产效率。然而，一个成功的集中排屑系统并非简单的设备拼凑，其前期的规划与布局是整个项目成败的基石。本文将系统性地阐述在规划与布局阶段需要重点考虑的关键因素。

一、基础分析与目标确立：系统规划的“方向盘”

在绘制任何图纸之前，必须首先明确系统的需求和目标。

1.加工工艺与切屑特性分析：

◦材质与形态：是钢、铸铁、铝、不锈钢，还是难加工材料如钛合金？切屑形态是碎屑、卷屑还是长屑？不同材质的切屑在重量、流动性、硬度上差异巨大，直接影响设备选型（例如，螺旋排屑机适合碎屑，而刮板排屑机处理长卷屑能力更强）。

◦产量估算：根据机床的数量、加工时长、材料去除率，科学估算出最大和平均排屑量（单位：立方米/小时或公斤/小时）。这是确定系统核心部件尺寸和驱动功率的根本依据。

2.机床布局与车间现状评估：

◦机床位置与产能：详细测绘所有接入系统的机床位置，并考虑未来可能的新增或移动。是高密度集中布局，还是分散式长线布局？这决定了系统采用树状、网状还是线型布局。

◦车间空间结构：考察车间的地面承重、地下空间（地沟或地坑的深度与走向）、立柱位置、屋顶高度、行车通道等。系统布局必须巧妙利用现有空间，避免与生产物流和人流冲突。

3.最终处理目标：

◦切屑处理等级：目标仅是集中收集，还是需要进一步处理，如切屑与冷却液分离、压块、离心脱水？明确最终目标决定了系统末端是否需要配备离心机、切屑压块机、打包机等附加设备。

二、系统布局设计的核心考量因素

在明确基础需求后，便可进入具体的布局设计阶段，以下因素至关重要。

1.输送方式的科学选择：

◦螺旋式排屑机：适合水平或小角度输送碎屑，结构简单，密封性好，但输送距离和提升高度有限，不适合长卷屑。

◦刮板式排屑机：输送能力强，适用于各种切屑，特别是长卷屑和重型切屑，可实现长距离、多角度输送，是集中排屑系统的主流选择。

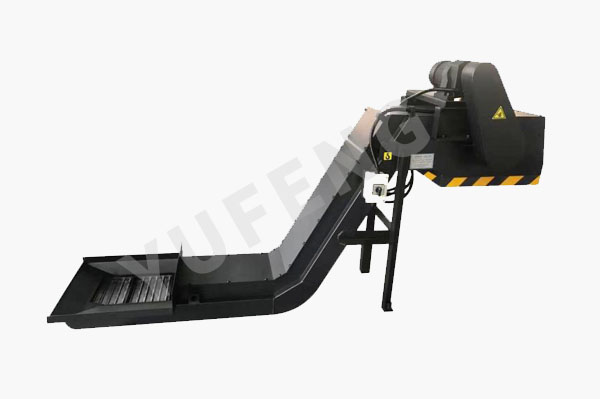

◦链板式排屑机：承重能力最强，适用于重型切屑和大体积团状切屑，常见于锻压、铸造车间。

◦磁式排屑机：专用于铁磁性材料的碎屑，输送干净彻底。

◦选择依据：需综合切屑特性、输送距离、提升高度、布局复杂度及成本进行决策。长距离、多分支的复杂系统通常以刮板式输送机为主干线。

2.路径规划与空间利用：

◦最优路径：追求排屑路径最短、转弯最少。过多的弯道会增加阻力、降低效率、加剧磨损。主管道应尽可能布置在机床群的中心位置。

◦地下vs.地上：地下地沟布置是最常见的方式，整洁美观，不占用地面空间，但土建成本高，需做好防水防渗漏。地上布置安装维护方便，成本低，但可能影响地面交通和美观，需加装防护盖板。

◦坡度设计：对于刮板机等地沟输送系统，必须设计合理的坡度（通常≥1%），以确保冷却液能自然回流到集液池，防止积液腐烂发臭。

3.冷却液处理系统的集成：

◦切屑与冷却液分离：集中排屑系统的核心价值之一是实现切屑与冷却液的高效分离。通常在系统入口处设置刮屑板或滚筒排屑机进行初步分离，在系统末端设置涡旋分离器、磁性分离器、纸带过滤机或离心机等进行精过滤。

◦冷却液回流与集中供液：规划好分离后洁净冷却液的回流路径，可设计为返回中央供液系统循环使用，这能大幅降低冷却液购置成本和废水处理量。

4.控制系统与自动化程度：

◦智能启停：系统应具备联动控制功能，可根据机床的加工状态或排屑槽的充满度，自动启停相应的输送机，实现节能运行。

◦监控与报警：设计过载保护、堵转检测、液位报警等安全功能，并在主控界面实时显示系统状态，便于快速定位和排除故障。

三、实施与运维的潜在挑战

1.维护可达性：布局时必须为关键部件（如驱动站、张紧装置、过滤设备）预留足够的操作和检修空间。地沟应设检修口，沟内应有照明和排水设施。

2.环保与安全：系统必须具备良好的密封性，防止冷却液泄漏和气味扩散。铝镁合金等易燃易爆材料的切屑，需考虑防爆设计和及时处理。

3.未来扩展性：在主管道容量和动力设计上留有10%-20%的余量，并为未来新增机床的接口预留可能性，避免整个系统推倒重来。

集中排屑系统的规划与布局是一个多学科交叉的系统工程，它融合了工艺分析、机械设计、土建工程和自动化控制。成功的规划始于对切屑特性、机床布局和最终目标的深刻理解，成于对输送方式、空间路径和冷却液处理的精细设计。一个经过深思熟虑的排屑系统，不仅是车间清洁的“扫地僧”，更是提升整体制造竞争力、实现绿色可持续发展的关键一环。切忌“重加工、轻排屑”，前期的精心规划必将换来长期稳定的高效回报。
