如何为多台机床选配合适的集中排屑系统？

在现代制造业中，车间实现自动化、高效化和清洁化是提升竞争力的关键。当车间拥有多台数控机床（CNC）时，传统的单机独立排屑方式往往效率低下、占用空间大、人工清理成本高。集中排屑系统应运而生，成为解决这些痛点的最佳方案。

集中排屑系统通过一套统一的网络，将多台机床产生的切屑和冷却液集中收集、输送、分离和处理。选配一套合适的系统，能显著提升车间的整体运营效率。然而，这是一个复杂的系统工程，需要综合考量多方面因素。以下是为您梳理的详细选型步骤与核心要点。

一、集中排屑系统的核心优势

在深入选型之前，首先明确为何要选择集中排屑系统：

1.提升效率：自动化连续排屑，减少机床停工待清理时间，提高设备利用率。

2.节约成本：大幅减少人工清理工作量，降低劳动力成本；集中处理冷却液，提高重复使用率，减少采购量。

3.优化空间：管道或槽道输送取代多个独立小车或排屑器，使车间布局更整洁，空间利用率更高。

4.改善环境：有效防止切屑和冷却液溅落，保持车间清洁，同时集中处理废屑和废液，更符合环保要求。

5.便于管理：切屑集中收集，便于压缩、打包和回收，实现废物价值最大化。

二、选型核心步骤与考量因素

为多台机床选配集中排屑系统，可遵循以下流程图所示的决策路径，并对每个环节进行深入分析：

flowchart TD

A[开始选型分析]-->B[分析切屑与冷却液<br>类型、形态、产量]

B-->C[调研机床布局<br>位置、间距、空间限制]

C-->D{确定核心需求<br>处理量、分离程度、预算}

D--高要求/高标准-->E[选择链板式或刮板式系统]

D--经济性/短距离-->F[选择螺旋式系统]

E&F-->G[详细设计<br>输送路径、动力站、控制系统]

G-->H[选择可靠供应商<br>并规划安装售后]

H-->I[完成选型与实施]

第一步：深入分析加工原料与工况（基础信息）

这是选型的基石，需要为每一台接入系统的机床明确以下信息：

•切屑类型与特性：

◦材质：是钢、铸铁、铝、铜、不锈钢，还是难加工的耐热合金？不同材质的切屑密度、硬度、缠绕性不同。

◦形态：是短碎的铸铁屑？还是长卷状的钢屑？或是粘稠的铝屑？长卷状切屑易缠绕，需要预先破碎。

•冷却液类型：是油基还是水基冷却液？不同冷却液对系统的密封性和耐腐蚀性有不同要求。

•单台机床切屑产量：估算每台机床在单位时间（如每小时或每班）内的最大切屑产生量。所有机床的产量之和是系统处理能力的设计基础。

•切屑与冷却液混合比例：这影响到后续分离环节的设计。

第二步：规划车间布局与系统路径

•机床位置与分组：将所有需要接入系统的机床在车间平面图上标出。根据地理位置是否集中、加工类型是否相似，考虑是否分成几个子系统。

•输送路径：规划切屑输送管道或槽道从每台机床到集中收集点的最优路径。需考虑：

◦距离与落差：输送距离越长、提升高度越大，对系统功率要求越高。

◦障碍物：避开立柱、坑道等障碍物，尽量减少弯头数量，以降低输送阻力。

◦空间限制：管道是埋地、架空还是沿墙布置？需要评估车间空间条件。

第三步：选择合适的系统类型

根据前两步的分析结果，选择最合适的集中排屑系统形式。常见的主要有以下三种，其选择逻辑已体现在上方的流程图中：

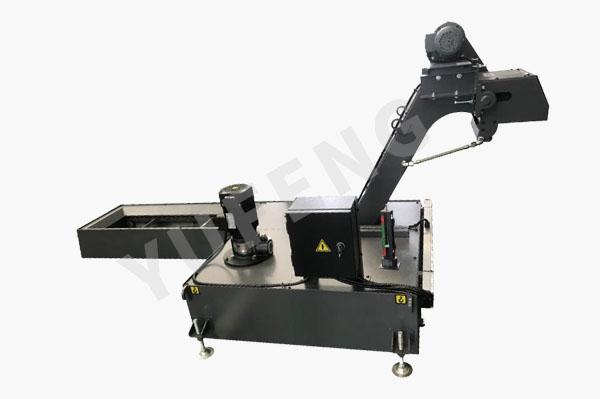

1.链板式排屑系统：

◦特点：由链条带动刮板在封闭的槽体内运动，推动切屑前进。

◦优点：输送能力强，距离长，可承受重载，能处理各种形态的切屑，包括缠绕状切屑。

◦适用：加工中心、流水线生产线，切屑量大、种类复杂的场景。是通用性最强、最常用的选择。

2.螺旋式排屑系统：

◦特点：通过旋转的螺旋叶片将切屑沿管道推送。

◦优点：结构紧凑，密封性好，利于架空安装，冷却液回收率高。

◦缺点：长卷状切屑易缠绕螺旋轴，不适合输送韧性强的长屑。

◦适用：短距离、碎屑较多的场景，如车削中心产生的短铸铁屑、铝屑。

3.刮板式排屑系统：

◦特点：与链板式类似，但刮板较小、排列更密。

◦优点：非常适合输送细小、颗粒状或粉状切屑，冷却液分离效果较好。

◦适用：磨床、精加工设备产生的细碎切屑。

第四步：确定关键组件与功能模块

一个完整的集中排屑系统不仅包括输送设备，还包含一系列功能模块：

•切屑输送机：即上述的链板、螺旋等主体设备。

•集中冷却系统：设计中央供液系统，统一过滤、冷却和分配冷却液。

•切屑冷却液分离装置：在集中收集点，必须配备离心机、磁性分离器或纸带过滤机等设备，将切屑和冷却液高效分离。分离后的冷却液可循环使用，切屑则便于回收。

•切屑压块机/打包机：对于铝屑等有较高回收价值的材料，通过压块减少体积，方便运输和出售。

•控制系统：采用PLC自动控制，实现系统启停、故障报警（如过载、堵塞）、与机床联锁等功能，确保运行安全可靠。

第五步：综合评估与供应商选择

•预算与投资回报率：集中排屑系统是一次性投入较高的项目，需评估其长期带来的节能、增效、降本收益，计算投资回报周期。

•供应商的技术实力与经验：选择有丰富案例和良好口碑的供应商。他们能提供更合理的方案设计、更可靠的设备以及更及时的售后服务。

•可扩展性：考虑未来车间可能增加新机床，系统是否具备便于扩展的能力。

•安装与调试：与供应商明确安装周期、责任划分以及调试标准，确保项目顺利落地。

三、实际应用案例参考

•案例一：汽车发动机零部件生产线（10台加工中心）

◦切屑：以铸铁短屑和钢质卷屑为主，产量大。

◦方案：采用重型链板式集中排屑系统。每台机床下安装链板排屑器，汇集到地沟下的主输送链板机，长距离输送至集中处理站。处理站配备磁性分离器和离心机进行液屑分离，分离后的铸铁屑直接落入集装箱。

◦效果：实现了24小时不间断生产的无人化排屑，车间环境极大改善。

•案例二：精密铝件加工车间（8台CNC）

◦切屑：主要为粘性较大的铝屑，易粘结，冷却液需求量大。

◦方案：采用螺旋式排屑系统配合集中供液系统。螺旋输送避免铝屑被剧烈挤压粘结，输送至集中点后，经离心机强力分离，干燥的铝屑直接进入切屑车打包回收。冷却液集中过滤、恒温供应。

◦效果：铝屑回收价值最大化，冷却液清洁度高，保证了工件的加工精度。

为多台机床选配合适的集中排屑系统，是一个需要“量体裁衣”的精密过程。它绝非简单的设备采购，而是一项关乎车间未来生产效率、成本控制和可持续发展的战略投资。建议企业组建由设备、工艺和生产管理等多部门组成的项目组，与专业的系统集成商深入合作，从现状分析、方案设计到安装调试，进行全流程的周密规划，从而确保所选用的系统能真正成为企业提质增效的利器。
