链板式与螺旋式排屑机：攻克堵塞、磨损与过载三大核心难题

在现代机械加工车间，排屑系统是保障生产线连续、高效运转的“无名英雄”。其中，链板式排屑机和螺旋式排屑机因其结构特点和应用场景的不同，成为最主流的两种选择。然而，无论是坚固的链板还是灵活的螺旋，都共同面临着三大核心挑战：堵塞、磨损与过载。深刻理解这些问题背后的成因并采取有效对策，是确保生产顺畅、降低维护成本的关键。

一、链板式排屑机：为重载而生，亦受重载所困

链板式排屑机以其承载量大、输送距离长、抗冲击能力强等特点，广泛应用于加工中心、流水线等处理卷状、团状及金属块状切屑的场合。

1.核心问题分析：

•堵塞：

◦切屑形态是关键：最典型的堵塞原因是处理了不适宜的切屑。链板式擅长处理大块切屑，但对于细碎如粉状的铸铁屑或韧性极高的不锈钢长卷屑，极易出现问题。粉屑会从链板缝隙泄漏，在底部堆积成山，最终卡死转动部件；长卷屑则可能缠绕在链板传动轴上，越缠越紧，导致停机。

◦冷却液管理不当：冷却液中的油污、杂质与切屑混合，易形成粘稠的糊状物，附着在链板内壁和链条上，增大运行阻力，为堵塞埋下隐患。

◦设计缺陷：提升段倾角过大，或排屑机宽度与切屑量不匹配，都容易造成切屑在提升过程中滑落或堆积，引发堵塞。

•磨损：

◦链条与链轮：这是磨损的重灾区。切屑，尤其是铸件毛坯带来的砂粒，具有极强的磨料磨损特性。链条铰接处和链轮齿部在长期摩擦下，间隙会逐渐增大，导致链条拉长、啮合不良，甚至出现“跳齿”现象。

◦链板本身：直接与灼热、尖锐的切屑接触，链板表面会不断被刮擦、磨损，尤其在输送铸件切屑时，磨损速度更快。

•过载：

◦切屑量突然增大：机床进行重切削或多台设备同时向排屑机排屑，导致瞬时负载远超电机额定扭矩。

◦堵塞的连锁反应：轻微的堵塞会增大运行阻力，电机电流升高，若未及时处理，最终会触发过载保护甚至烧毁电机。

◦异物卡入：工具、工件等意外掉入排屑机，会瞬间卡死运转部件，造成严重过载。

2.应对策略：

•预防堵塞：在机床出水口增设磁性分离器或过滤网，预先分离粉屑；针对长卷屑，建议机床配套使用断屑器。定期清理排屑机底部和链条上的油泥。

•减轻磨损：选择耐磨材质（如耐磨钢板）的链板；对链条和链轮进行表面淬火处理；定期润滑链条（注意使用耐油润滑脂）；在输送磨料性强的切屑时，可考虑增加耐磨衬板。

•防止过载：必须配备可靠的过载保护装置，如扭矩限制器（机械式）或电子过载继电器。一旦过载，保护装置能立即切断动力，并发出报警，提醒操作人员检查。

二、螺旋式排屑机：空间限制下的灵活选择，亦有其短板

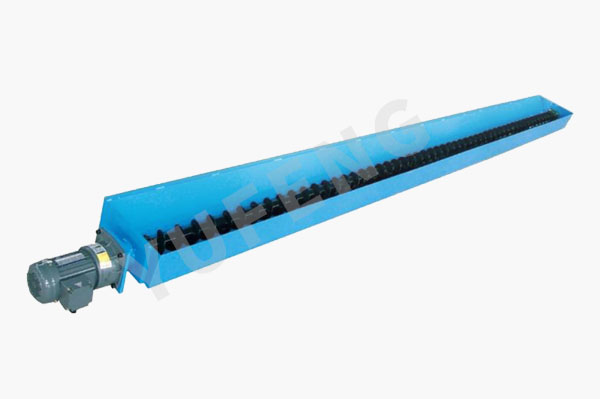

螺旋式排屑机结构紧凑，安装灵活，尤其适合在狭窄的机床底座内或作为辅助排屑装置，主要用于处理颗粒状和短小卷屑。

1.核心问题分析：

•堵塞：

◦“缠绕”是噩梦：螺旋式最怕韧性好的长条状切屑（如不锈钢、铝合金卷屑）。这些切屑会缠绕在螺旋轴上，随着螺旋轴的旋转，缠绕会越来越紧，直至将螺旋轴与壳体之间的空间完全堵死，清理极为困难。

◦填充率过高：螺旋机设计时有其最佳填充率（通常低于40%）。若切屑量过大，充满整个槽体，切屑之间、切屑与螺旋轴及壳体之间会产生巨大的摩擦力和挤压力，导致电机过载并堵塞。

◦粉屑沉积：粉状切屑在冷却液中沉降快，易在槽体底部板结，增加螺旋轴旋转的阻力。

•磨损：

◦螺旋叶片与轴：螺旋叶片顶端与槽体内壁的间隙是磨损的关键点。随着磨损加剧，间隙变大，排屑效率会显著下降，甚至出现切屑回流。螺旋轴本身也会因长期承受扭力而磨损。

◦轴承磨损：支撑螺旋轴的轴承长期处于高扭矩、可能偏心运转的状态下，磨损速度较快，是常见的故障点。

•过载：

◦启动扭矩大：特别是当槽体内已有积屑时，螺旋轴启动需要克服很大的静摩擦力，瞬时启动电流高，容易引发过载报警。

◦堵塞直接导致过载：螺旋式排屑机一旦发生缠绕或严重堵塞，负载会急剧上升，若无过载保护，电机很快便会烧毁。

2.应对策略：

•预防堵塞：严格限制切屑类型，绝对避免处理长卷屑。对于短卷屑和颗粒屑，也要控制单位时间的输送量，避免超负荷运行。定期开机空转，防止粉屑沉积板结。

•减轻磨损：选择材质更厚、耐磨性更好的螺旋叶片；在易磨损部位堆焊耐磨层；保证螺旋轴有足够的刚性和同心度，减少偏摆带来的不均匀磨损。

•防止过载：同样需要设置过载保护装置。对于螺旋机，采用扭矩更低的剪切销或灵敏的电子过载保护尤为重要，因为其堵塞发生得更突然、更剧烈。

三、总结对比与选型建议

链板式排屑机擅长处理卷状、团状、块状等重屑，但其主要弱点是粉屑和极长卷屑容易导致堵塞和磨损。其应对的核心思路在于加强前端过滤、定期清理和强化润滑。

螺旋式排屑机则适合处理颗粒状和短小卷屑，但其最大的禁忌是处理长卷屑等缠绕性切屑。对其使用的核心要求是严格筛选切屑、控制流量并配备快速响应的过载保护。

选型与维护黄金法则：

1.对症下药：根据加工工艺产生的主要切屑类型来选择设备。这是最基本也是最重要的原则。

2.保护先行：无论哪种排屑机，一套灵敏可靠的过载保护系统不是选项，而是必需品。它能以最小的代价避免最大的损失。

3.预防性维护：建立定期检查、清理和润滑的制度。关注易损件的磨损情况，及时更换，防患于未然。

4.系统化思考：将排屑机与冷却液过滤系统（如磁性分离器、纸带过滤机等）作为一个整体来考虑，从源头减少导致堵塞和磨损的杂质。

总之，链板式与螺旋式排屑机各有其用武之地，也各有其软肋。唯有深刻理解其工作原理和故障机理，进行正确的选型、规范的操作和精心的维护，才能让这位“车间清道夫”稳定高效地工作，为现代化生产保驾护航。
